OVERVIEW
产品简介

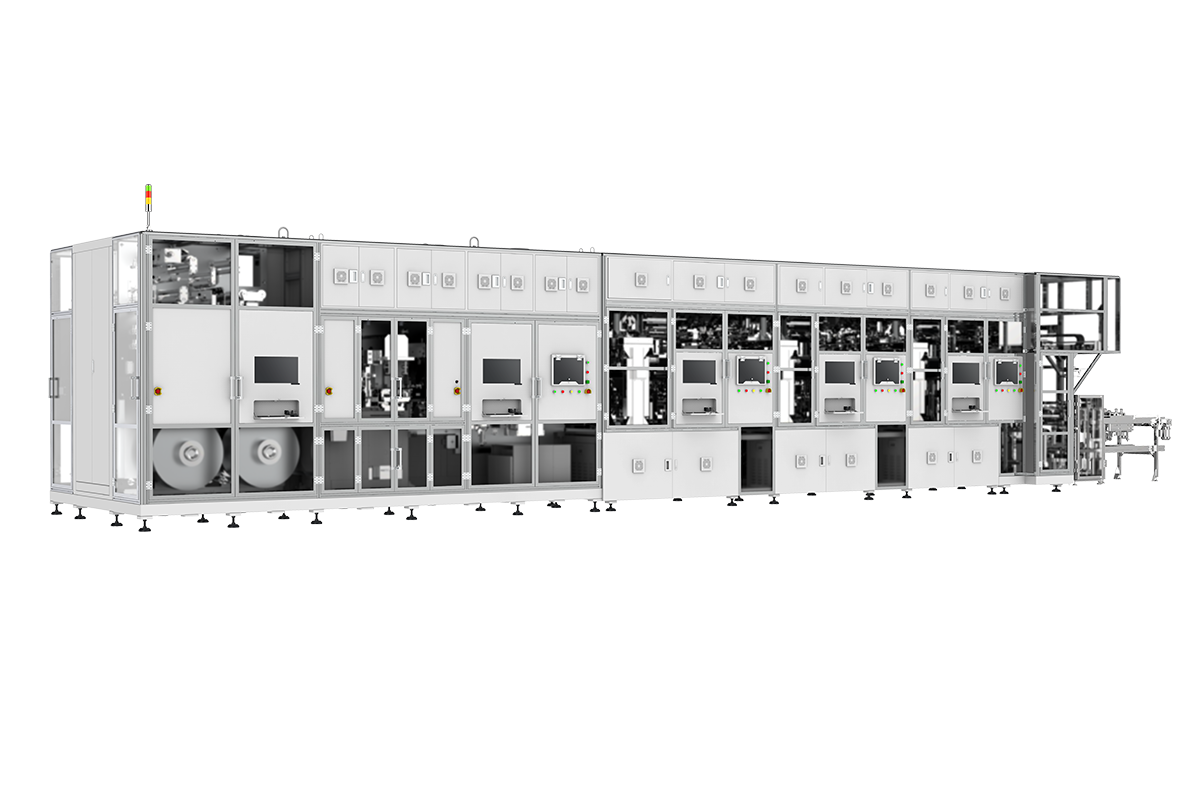

三工位裁断叠片一体机
本设备把正负极料卷冲裁成单片极片,并将成型的正负极片与隔膜层叠成单体电芯。
-

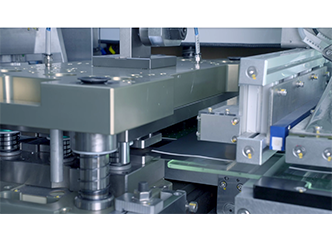

三工位裁断叠片一体机
-

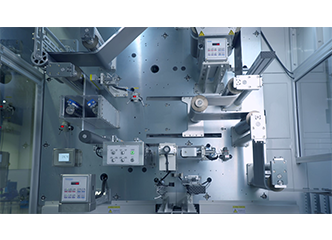

三工位裁断叠片一体机
-

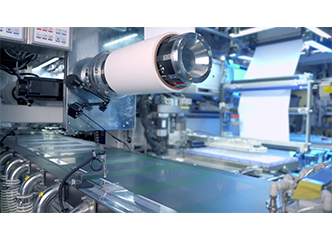

三工位裁断叠片一体机
ADVANTAGE
产品优势
-
全流程在线视觉检测,精度闭环调整良率高,不良信息可追溯。
-
多级除尘系统,粉尘可控电芯短路率低。
-
裁切与叠片一体化设计,避免极片周转损伤、无重片。
-
高响应隔膜张力控制系统,隔膜拉伸损害低。
-
电子凸轮多轴并行控制,动作响应快,设备效率高。
-
基本信息
- 设备尺寸:14000(L) X 5000(W) X 2700(H)mm
- 兼容幅宽:100-400mm
- 兼容层数:≤200层
- 兼容厚度:≤5-35mm
- 兼容工艺:极耳侧出和极耳顶出
- 料卷直径:≤750mm(6 inch)
- 隔膜直径:≤400mm(3 inch or 6 inch)
- 叠片速度:Max 0.167s/pcs
- 叠片方式:Z字型
-
产品性能
- 裁切长度误差: ≤±0.15 mm
- 纵向毛刺:≤6µm
- 横向毛刺:≤15µm
- 极片/隔膜相邻对齐度:≤±0.2mm
- 极片/隔膜整体对齐度:≤±0.3mm
- 隔膜张力波动: ≤±5%
